Jugando con LEDs

Jugando con LEDs

LED

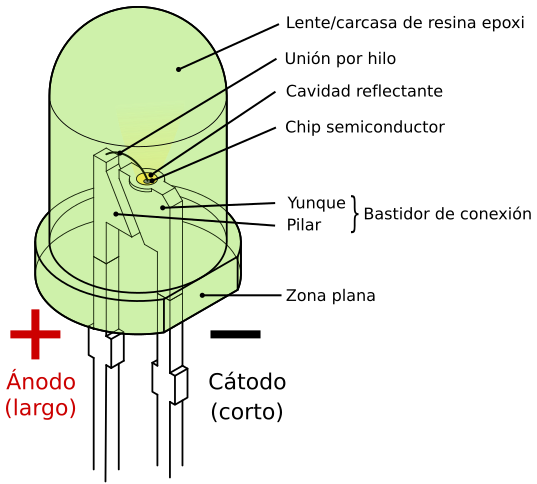

• Un LED (Diodo Emisor de Luz) es un componente electrónico que emite luz cuando pasa corriente eléctrica a través de él.

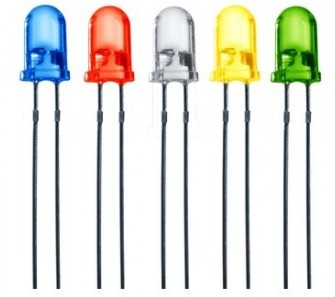

• Existen diferentes tipos de LEDs, con varios tamaños y colores. Incluso hay algunos que pueden emitir luz en cualquier color (LEDs RGB).

• También hay tiras de LEDs RGB, muy utilizadas en instalaciones electrónicas, domótica y en iluminación.

Conexión del LED

Para todas las placas con conexiones digitales y analógicas.

• Para conectar el LED a la placa se hace de forma similar al potenciómetro, pero en este caso usaremos los pines digitales en lugar de los analógicos.

• Hay que respetar los colores de los cables y los pines, de lo contrario el LED no se encenderá.

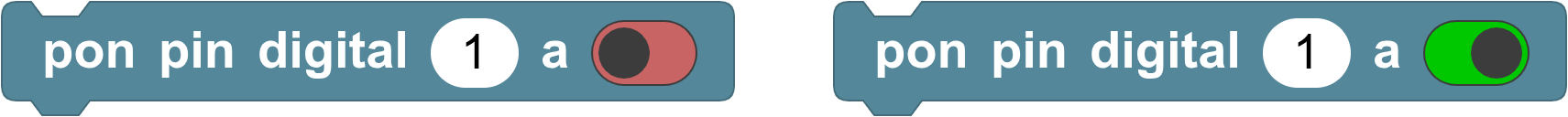

• Para probar cómo se enciende y apaga, usaremos el bloque pon pin digital _ a _ de la categoría Pines, cambiando el estado del interruptor lógico.

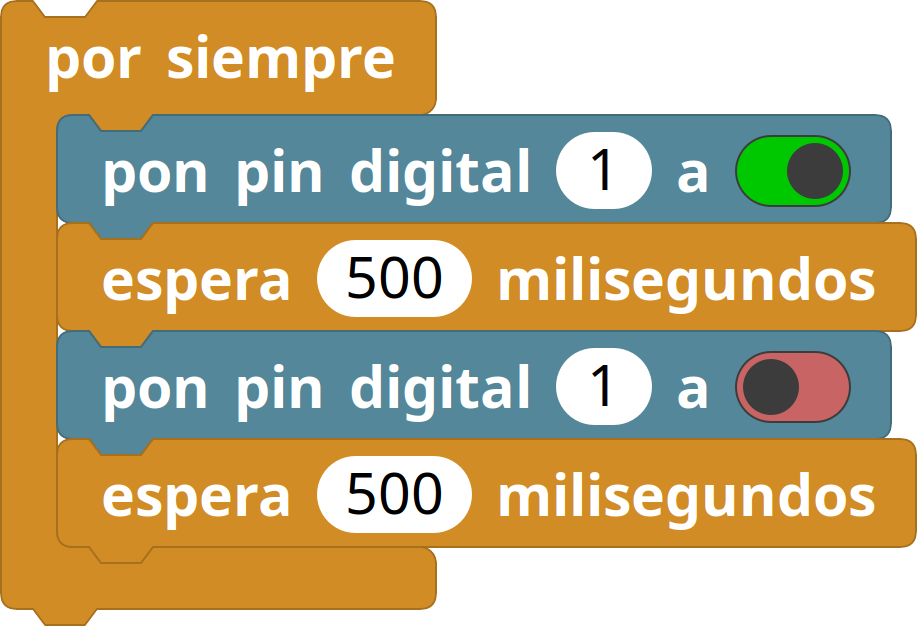

Reto 1: haz un programa que produzca el efecto de parpadeo (blink) con el LED

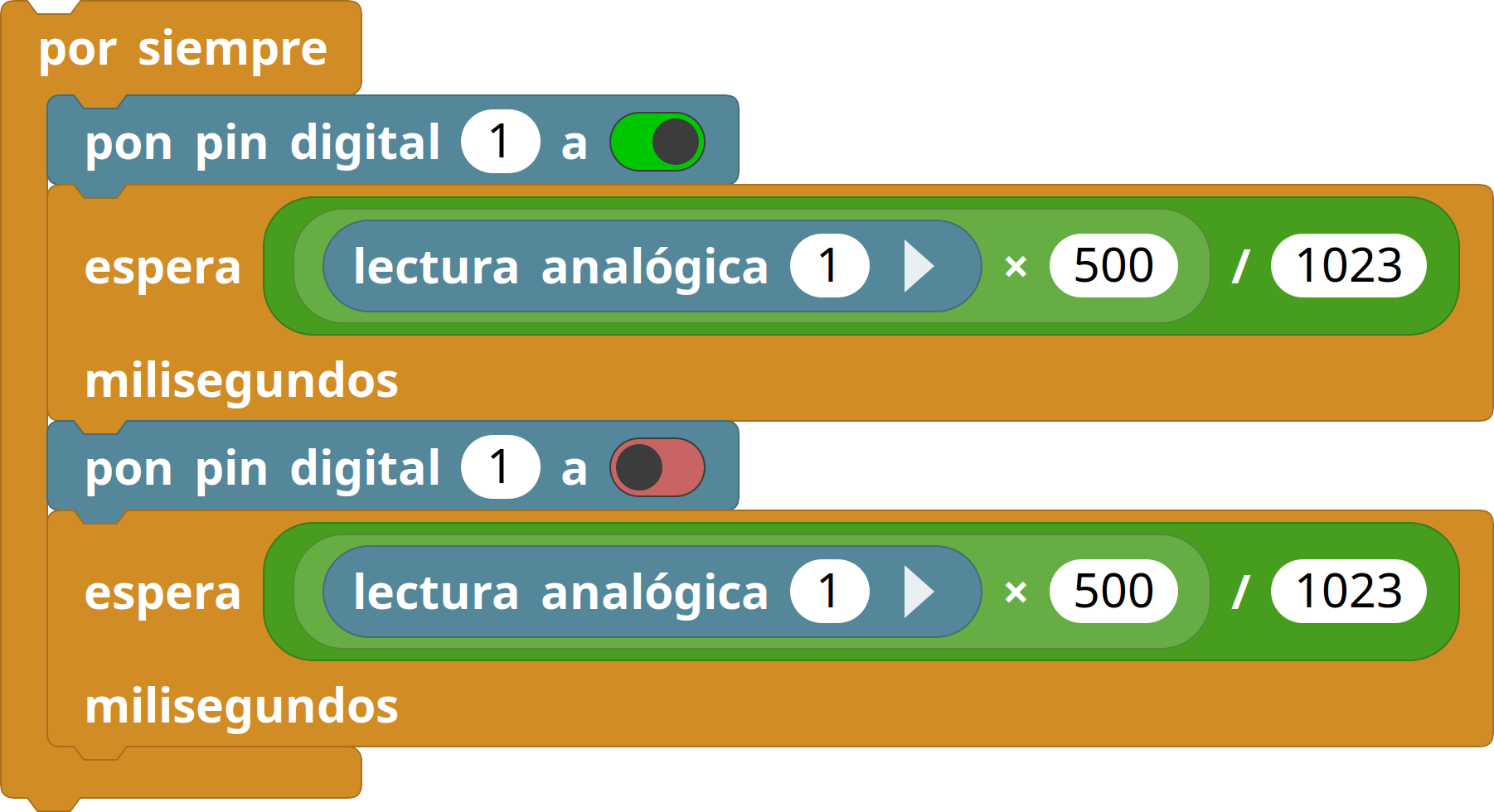

Reto 2: haz que el parpadeo sea más rápido o más lento dependiendo del valor leído del potenciómetro

Control de brillo

• MicroBlocks puede usar valores analógicos en pines digitales, lo que permite variar el nivel de intensidad de luz que emite el LED.

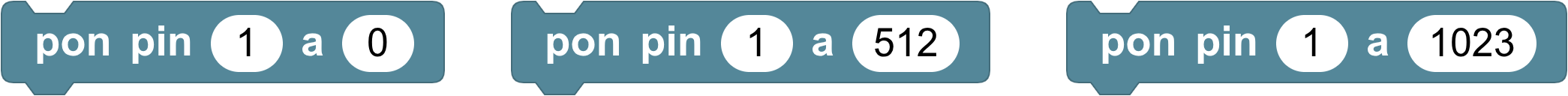

• Para ello, usaremos el bloque pon pin _ a _ que se encuentra en la categoría Pines.

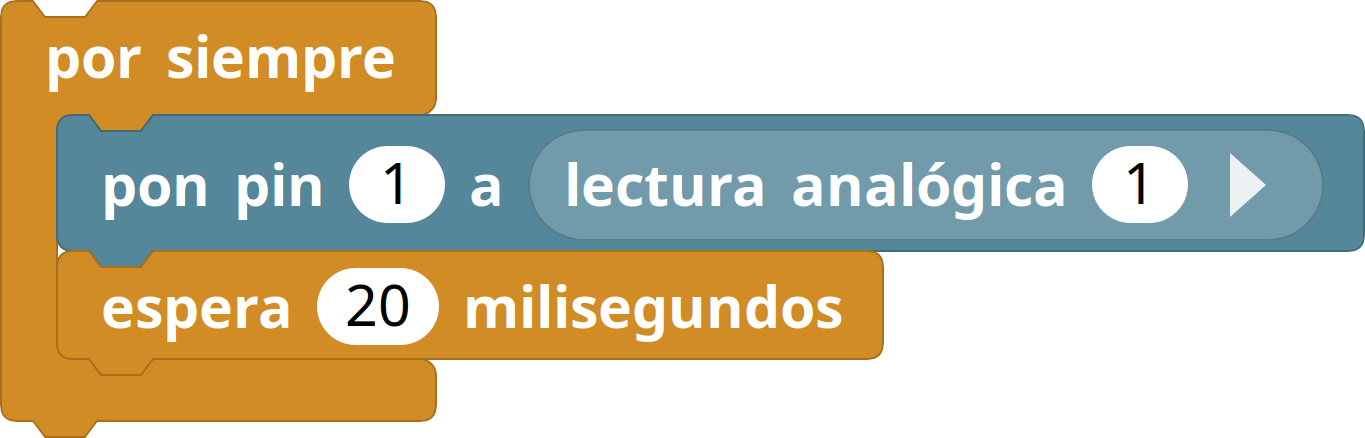

• Como el rango de valores es el mismo tanto en entradas como en salidas analógicas, podemos colocar directamente el bloque de lectura analógica dentro del anterior.

Reto 3: haz que el LED se encienda de forma progresiva, como un faro o una alarma visual.

Pista: usa una variable para controlar el brillo.
