Visualiza el volumen del sonido

Gradiente de colores

  • En esta actividad vamos a crear una barra de colores para representar el volumen del sonido. La tira de NeoPíxeles se irá iluminando progresivamente del verde al rojo, pasando por el amarillo.

  • Una forma de hacerlo sería comprobar el número de LED y asignarle un color específico, pero es un método poco eficiente y nada escalable (sirve para 3 LEDs pero no para 20).

  • El modelo RGB define el color con cantidades de rojo, verde y azul, pero no permite hacer una transición fluida de un color a otro que no sea uno de estos colores fundamentales. Para cambiar gradualmente de un color a otro existe un modelo más adecuado: el modelo de color HSV.

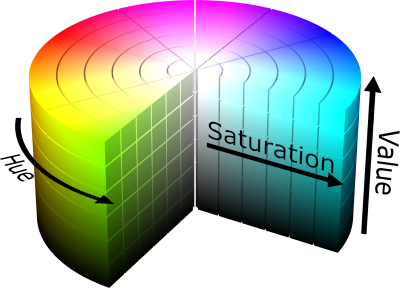

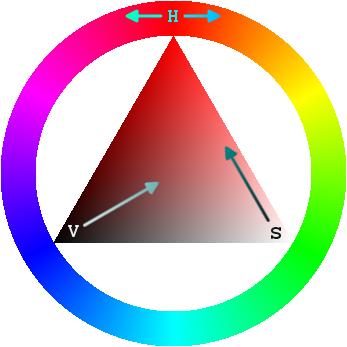

Modelo de color HSV

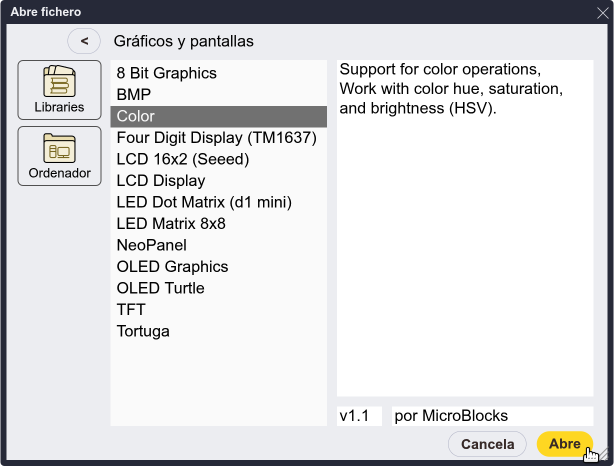

Para trabajar con este modelo de color es necesario importar la biblioteca Gráficos y pantallas→Color:

Biblioteca Color

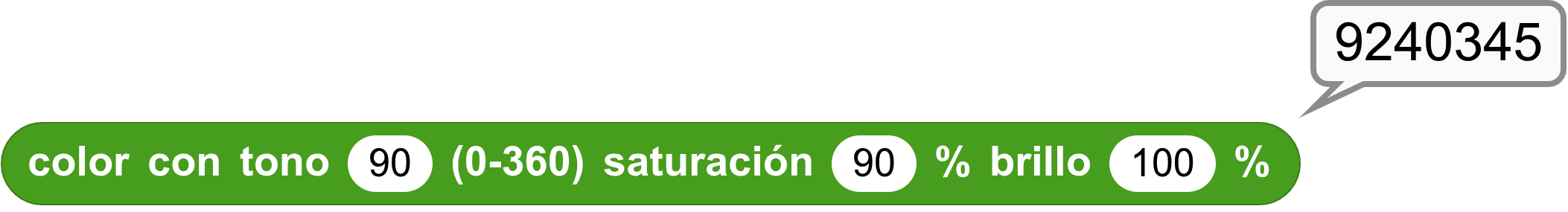

  • El bloque color con tono _ (0-360) saturación _ % brillo _ % permite obtener un color especificando el tono (hue), la saturación (saturation) y el brillo (value).

Bloque HSV

  • Si fijamos los valores de saturación y brillo al máximo (100), solo necesitamos variar el tono (H) de 0° a 360° para obtener cualquier color.

  • Este bloque devuelve un color en formato RGB codificado, para que los bloques de la iblioteca NeoPíxel y otras, como TFT o Tortuga, puedan mostrar los colores resultantes.

  • En este modelo, el color rojo corresponde a 0°, el amarillo a 60° y el azul a 240 grados.
Reto 1: encuentra el rango de valores para pasar de rojo a verde

Reto 1

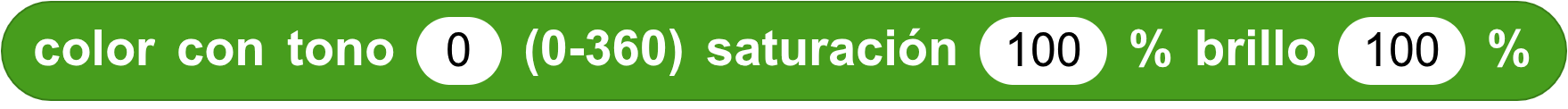

Solución al reto 1

Rojo

Solución reto 1 rojo

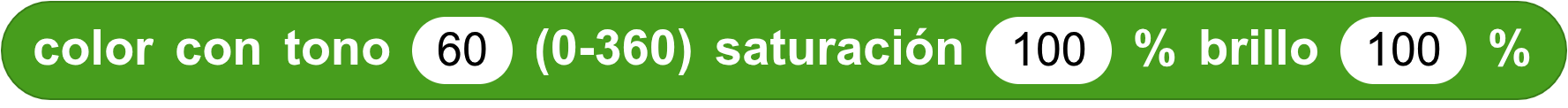

Amarillo

Solución reto 1 amarillo

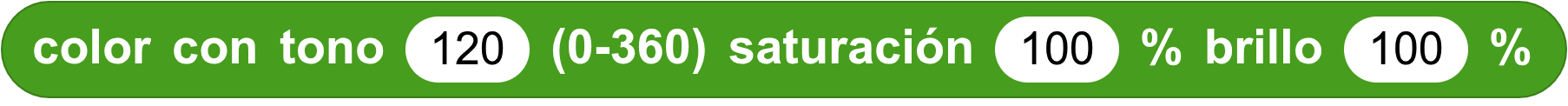

Verde

Solución reto 1 verde

Mostrar el gradiente de color

  • Ya sabemos que para generar el efecto deseado deberemos variar el tono entre 0 y 120.

  • Solo falta usar este bloque en el programa de la unidad anterior, con el potenciómetro conectado, para obtener el gradiente de colores.

  • Como el rango que queremos es de 0 a 120 y tenemos 10 LEDs, tendremos que usar un factor de 12.

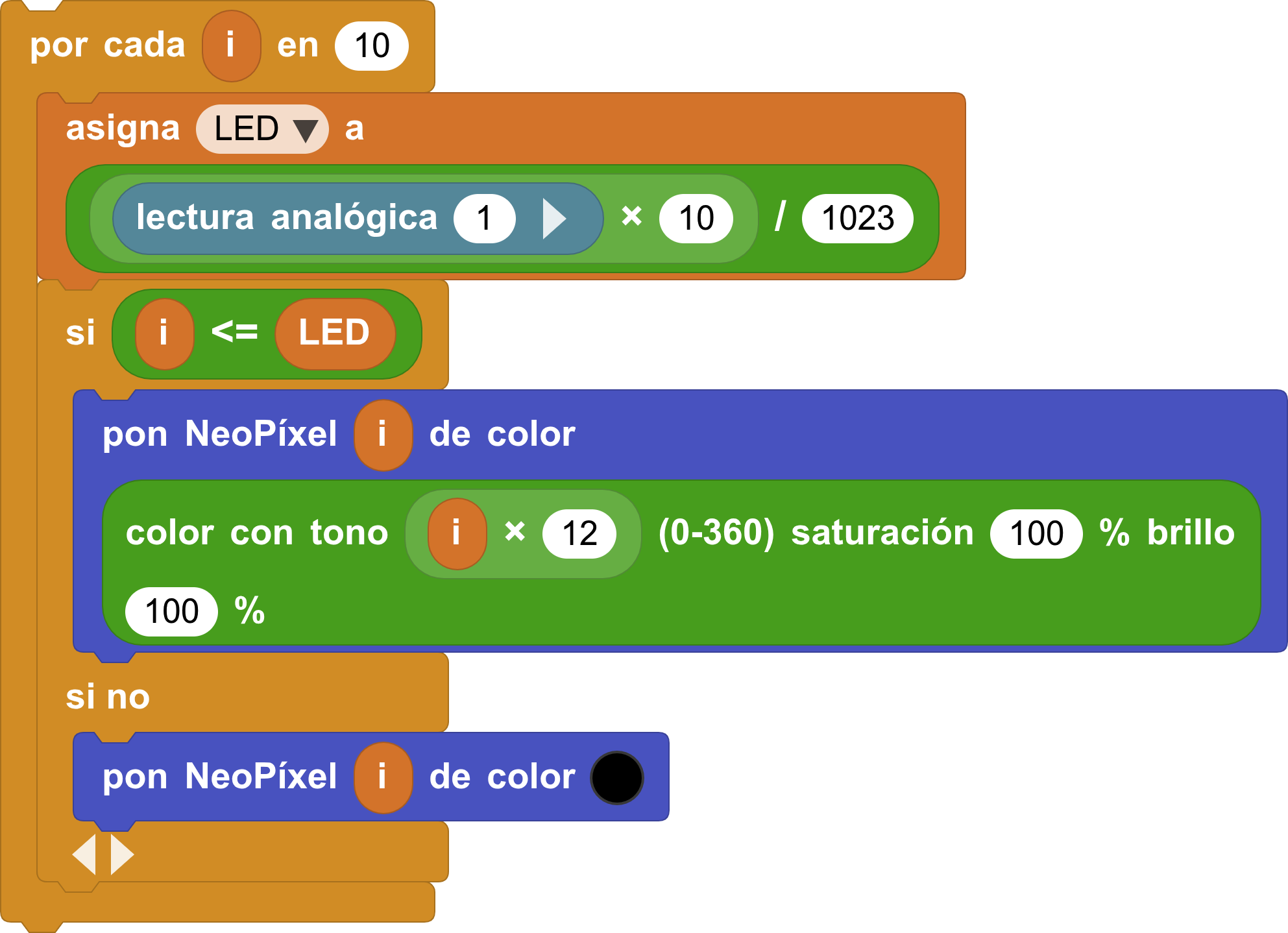

Gradiente de colores

  • Este bloque deberá ir dentro de un bloque de repetición, por ejemplo un bloque por siempre para que funcione de forma continua. Es recomendable poner una pequeña espera para que la placa no realice más operaciones de las necesarias.

  • Pero, ¿el orden de los colores es el correcto?

Reto 2: invierte el orden del gradiente para que empiece en verde y acabe en rojo

Reto 2

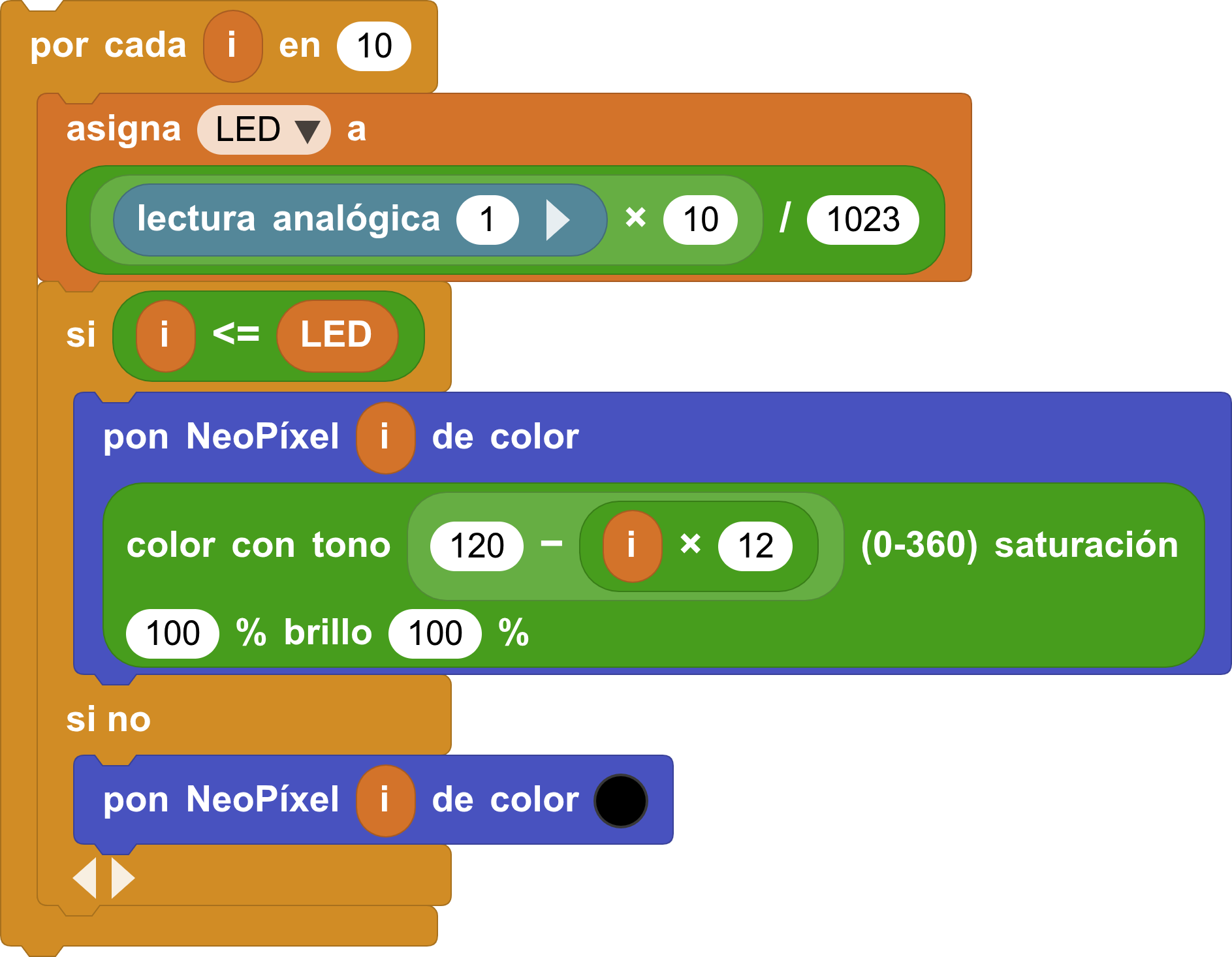

Solución al reto 2

Solución reto 2

Micrófono

Placas Algunas placas llevan micrófono incorporado: micro:bit V2, micro:STEAMakers, M5Stack-Core2, Boardie y otras.

  • Ahora cambiaremos el potenciómetro por un micrófono, de modo que el volumen del sonido que reciba se verá reflejado en el número de NeoPíxeles iluminados.

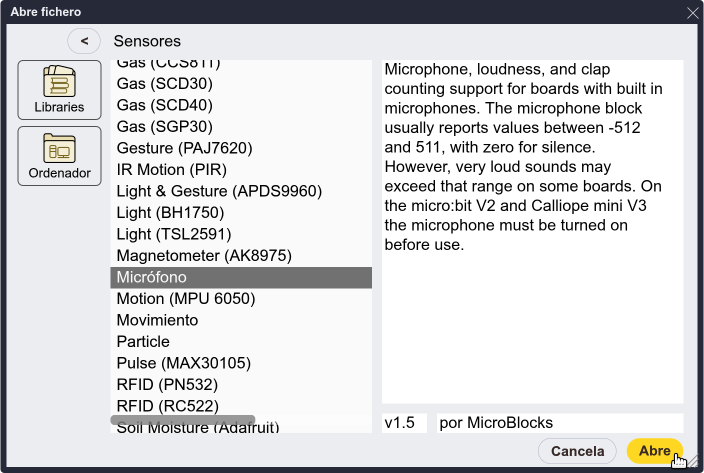

  • Para usar el micrófono deberemos abrir la biblioteca Sensores→Micrófono:

Biblioteca micrófono

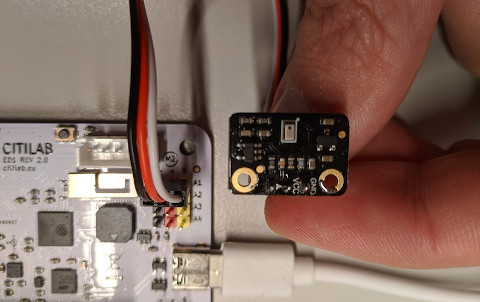

Conexión micrófono

Últimos pasos

  • Finalmente, solo hace falta usar el bloque volumen para captar el nivel del sonido que recibe el micrófono.

  • Podemos ajustar el nivel de sensibilidad de este reduciendo el factor de división de 1023 a un valor menor, por ejemplo a la mitad.

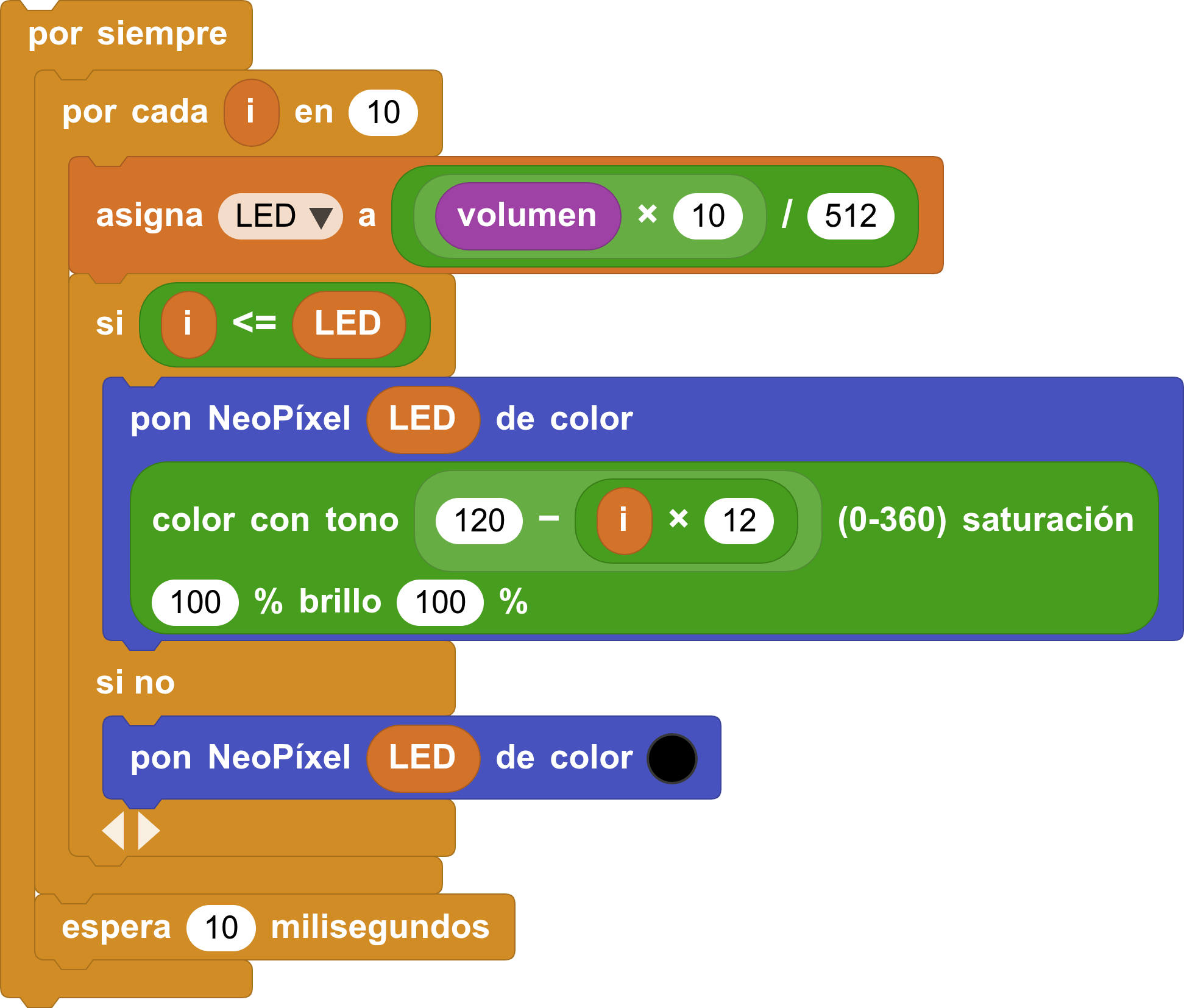

Volumen del sonido
