Conexión entre MicroBlocks y Snap!

Introducción a Snap!

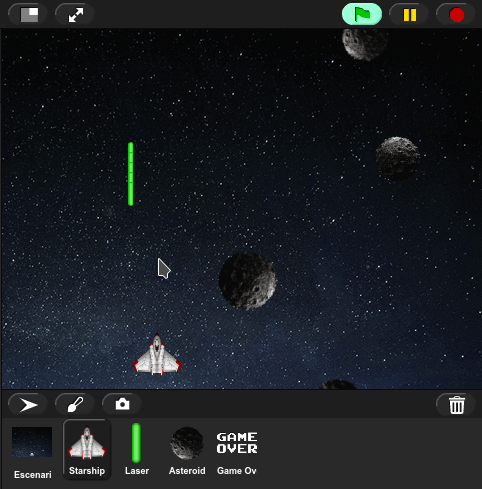

• En esta actividad aprenderemos cómo crear un videojuego con Snap!, un entorno de programación visual por bloques similar a Scratch y a MicroBlocks, que nos permite desarrollar proyectos más complejos.

• El videojuego podrá controlarse mediante cualquier placa compatible con MicroBlocks, ya sea conectándola por cable o, si la placa lo permite, de forma inalámbrica por Bluetooth BLE.

Movimiento de la nave

• Tenemos disponible una plantilla con los objetos necesarios para el proyecto en este enlace. Hay que usar la versión 10 de desarrollo o superior.

• Empezaremos programando el movimiento de la nave. Como solo queremos moverla de izquierda a derecha, basta con modificar el componente x de su posición mediante el bloque asigna el valor _ a x de la categoría Movimiento.

• Una posibilidad es usar el ratón para moverla. Para ello, necesitamos el bloque x del ratón que se encuentra en la categoría Sensores.

Reto 1: para empezar el juego, haz que la nave siga siempre el movimiento del ratón

Disparar el láser (I)

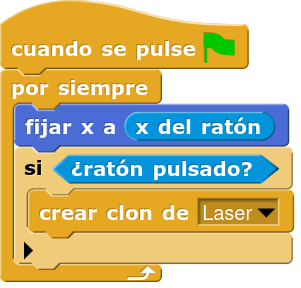

• Para disparar el láser crearemos copias o clones del objeto Laser. Para ello, debemos buscar el bloque crea clon de _ que está en Control.

• En lugar de la opción "mí mismo" (Starship), debemos seleccionar la opción "Laser".

• La acción de disparar se activará con un clic del ratón, por lo que necesitaremos el bloque correspondiente en Sensores y utilizar una condicional para ejecutar la acción.

Disparar el láser (II)

• Para mostrar las copias del láser, primero hay que seleccionar el objeto Laser y luego buscar el bloque cuando comience como clon en la categoría Control.

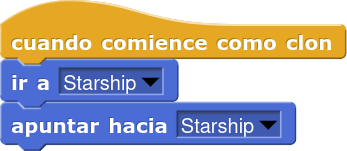

• Una vez creada la copia, haremos que se posicione donde está la nave y apunte en su misma dirección.

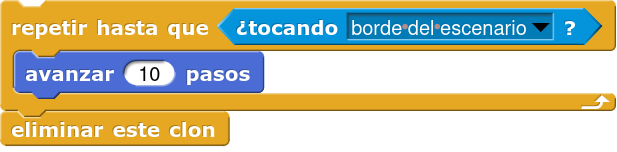

• Finalmente, haremos que aparezca y se vaya moviendo hasta tocar el borde, momento en el cual se eliminará.

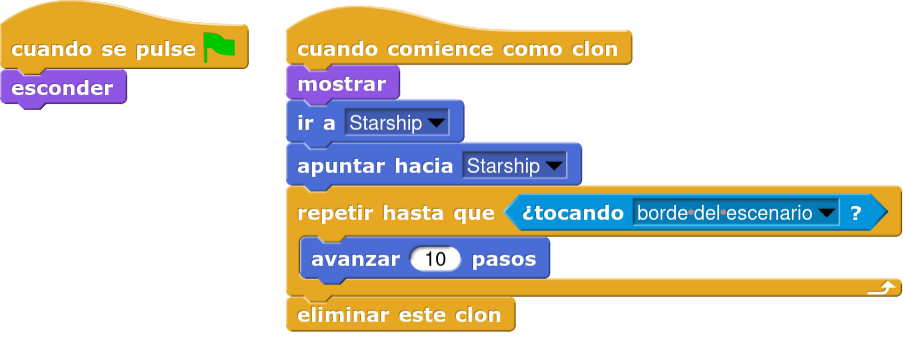

Reto 2: haz que la nave dispare cuando se haga clic con el ratón

Movimiento de los asteroides (I)

• Con los asteroides haremos algo similar al làser, crearemos copias que irán cayendo de arriba hacia abajo.

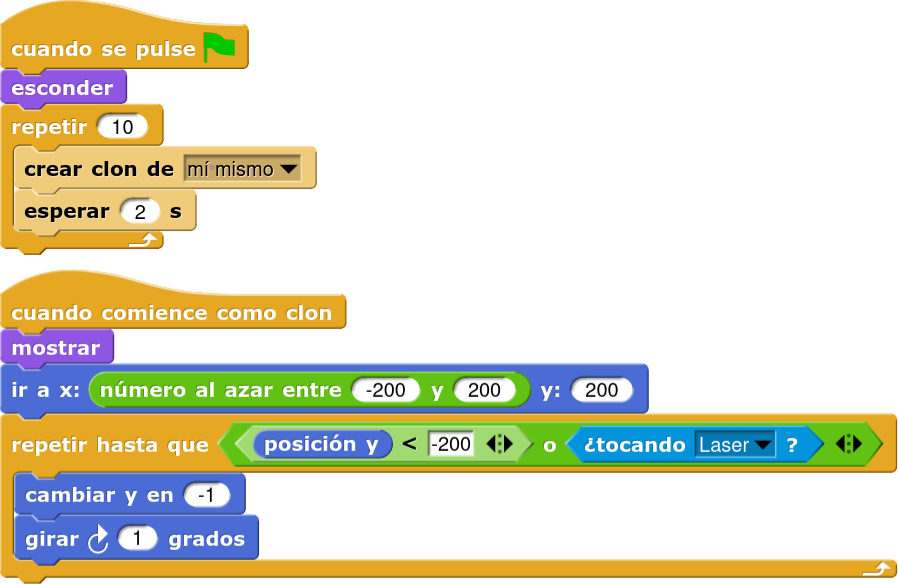

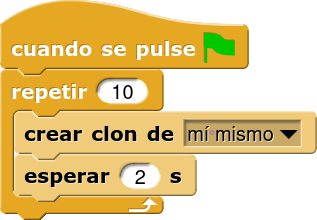

• Para hacerlo, ejecutaremos el bloque crea un clon de _ cada 2 segundos, tantas veces como asteroides queramos.

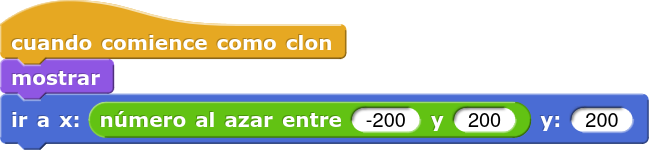

• Una vez creada la copia, haremos que vaya a un punto sobre el borde superior con una posición x aleatoria. Para ello necesitaremos el bloque número al azar entre _ y _ que está en Operadores.

Movimiento de los asteroides (II)

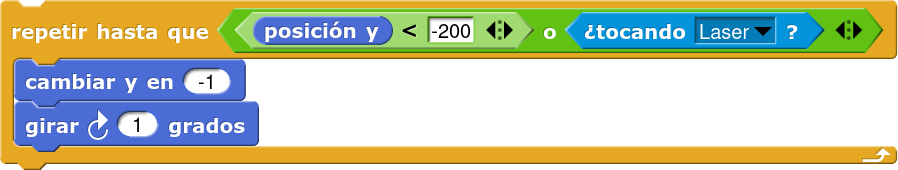

• Una vez situada la copia del asteroide, haremos que vaya bajando restando 1 (o mejor dicho, sumando -1) a su y, usando el bloque cambiar y en _.

• Además de caer, podemos hacer que también vaya girando usando el bloque girar _ grados.

• Para que la copia se elimine si toca el láser o si su posición y es menor que -200, usaremos una condicional con el bloque operador _ o _.

Reto 3: haz que los asteroides se oculten al inicio, se muestren y vayan bajando hasta tocar la nave

Fin del juego (I)

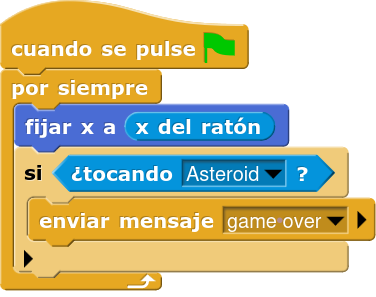

• La idea es que el juego termine cuando la nave colisione con un asteroide.

• Aunque esta comprobación puede hacerse en cualquiera de los dos objetos, en este ejemplo lo haremos en la nave.

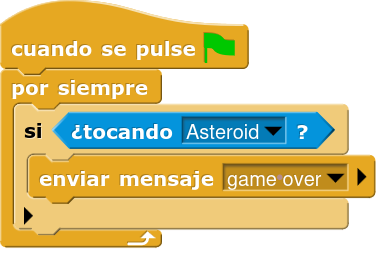

• Lo único que hay que hacer es que, si toca un asteroide, se envíe un mensaje de "Game Over" y además la nave se oculte (como si hubiera sido destruida).

• ¡No olvides hacer que se muestre al inicio, ya que si no quedará oculta!.

Fin del juego (II)

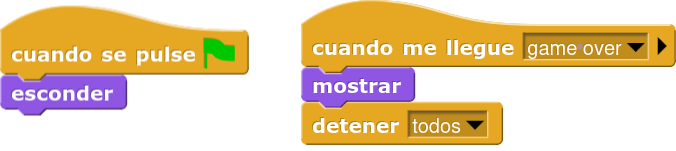

• Una vez enviado el mensaje, haremos que cuando lo reciba el objeto Game Over, se muestre y detenga el programa mediante el bloque detener todos.

• Además, habrá que ocultarlo al inicio, ya que si no quedará visible todo el tiempo mientras jugamos.

Conexión entre MicroBlocks y Snap!

• La conexión entre MicroBlocks y Snap! puede establecerse mediante cable o Bluetooth BLE (siempre que la placa y el ordenador o dispositivo donde se ejecuta Snap! lo permitan).

• La comunicación se realiza mediante bloques de envío de mensajes. Se pueden intercambiar mensajes y datos en ambos sentidos, tanto de MicroBlocks a Snap! como de Snap! a MicroBlocks.

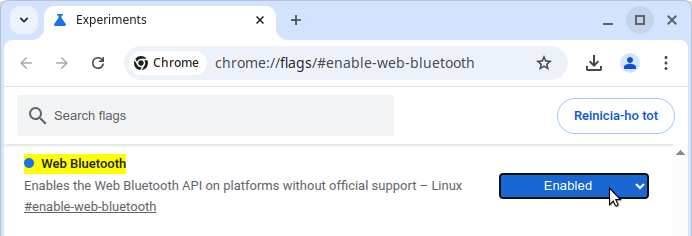

• Solo funciona en navegadores Chrome o compatibles. Para la conexión Bluetooth BLE en Linux se debe activar la opción Web Bluetooth del navegador.

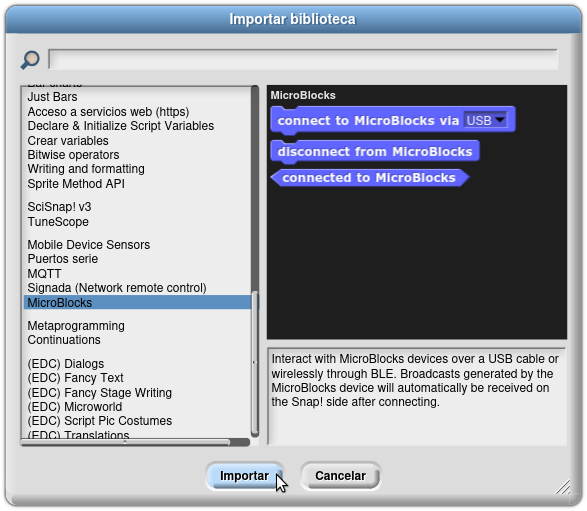

• En el caso de MicroBlocks, no es necesario usar ninguna biblioteca adicional. En cambio, en Snap! es necesario importar la biblioteca MicroBlocks.

• Para establecer la comunicación hay que usar el bloque connect to MicroBlocks via _ de la categoría MicroBlocks.

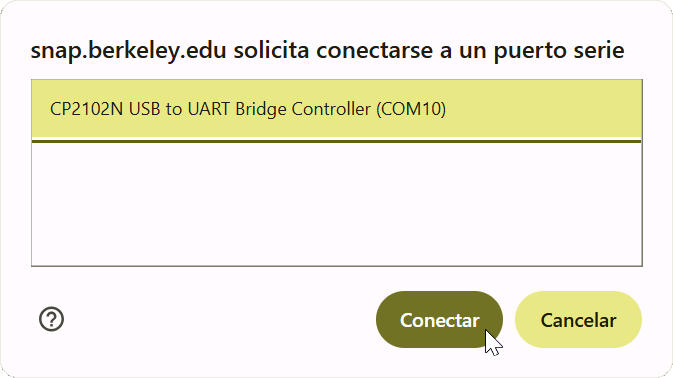

• En la versión USB, Snap! y MicroBlocks están conectados por cable USB. Es necesario preparar previamente el programa en MicroBlocks y cerrarlo. Al activar el bloque, aparece una ventana para escoger dónde está conectada nuestra placa.

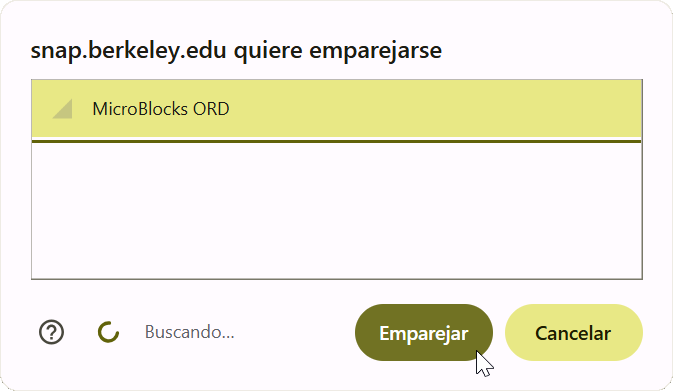

• Con la opción BLE, aparece una ventana para seleccionar el nombre Bluetooth de la placa.

• Para poder controlar la nave remotamente con la placa ED1, será necesario preparar y ejecutar previamente el programa con MicroBlocks.

De MicroBlocks a Snap!

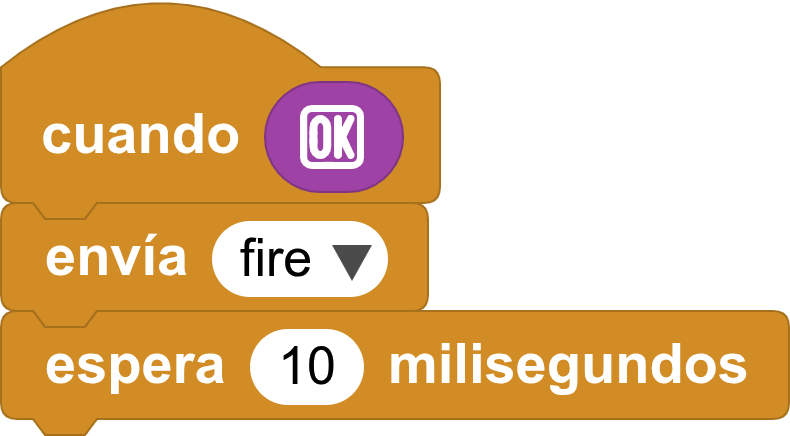

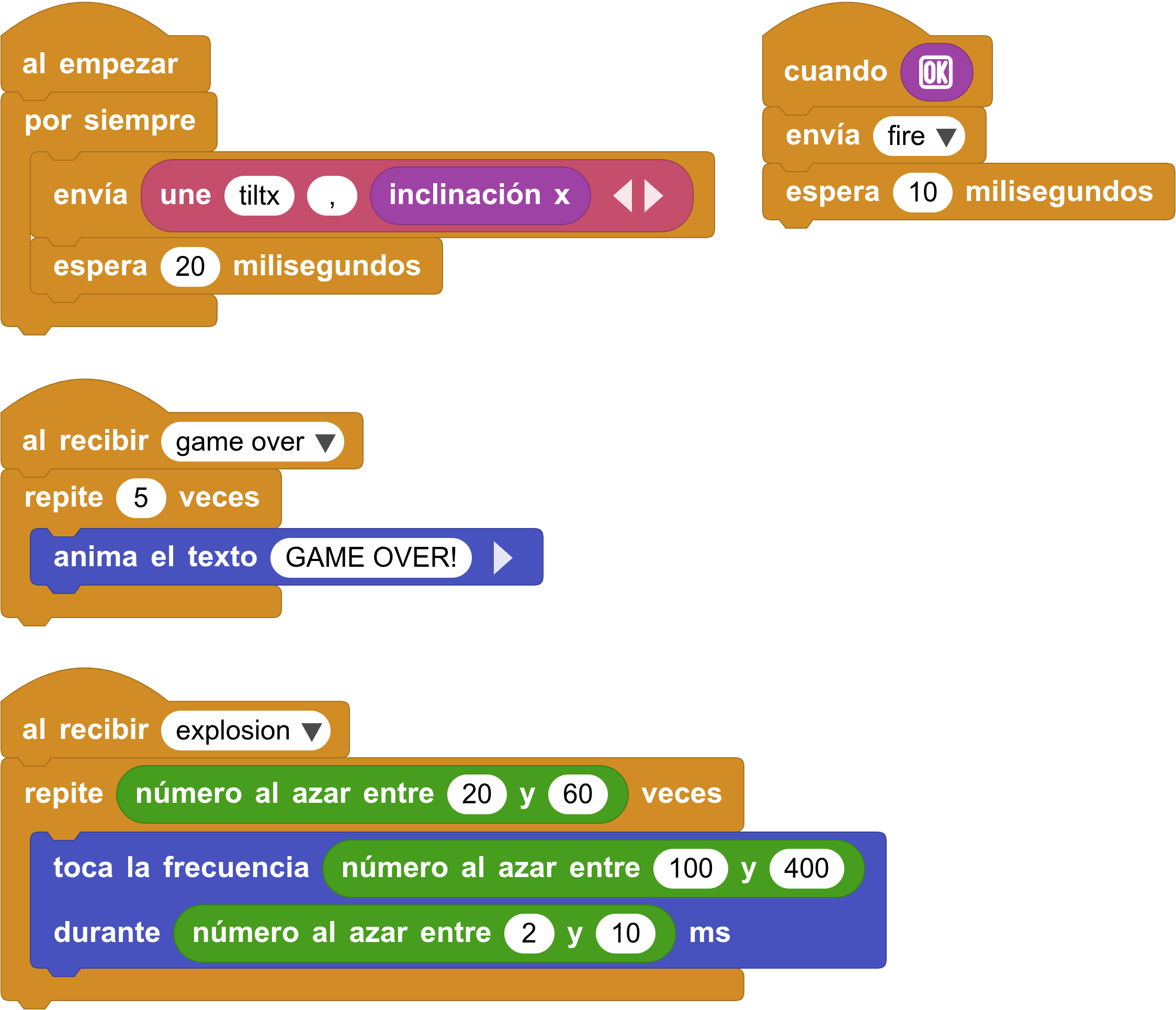

• Para enviar un mensaje a Snap! se utiliza el bloque envía _ de la categoría Control. Por ejemplo, usaremos el botón OK para disparar.

• Es conveniente dejar una pequeña espera para evitar saturar el envío de mensajes.

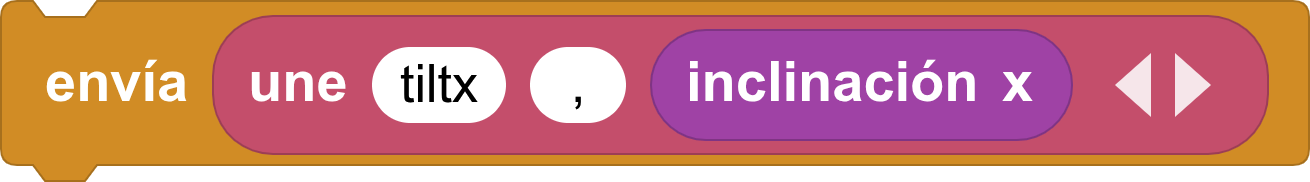

• Para enviar un valor, por ejemplo la inclinación X de la placa para controlar la nave, basta con separar el nombre y el valor con una coma.

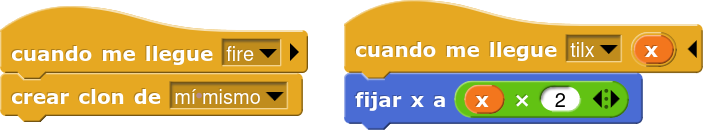

• En el programa de Snap! solo habrá que responder a estos mensajes con el bloque cuando me llegue _, también en la categoría Control.

• Hemos ajustado el valor recibido, ya que la coordenada X de la nave va de -200 a 200 y la inclinación toma valores entre -100 y 100.

De Snap! a MicroBlocks

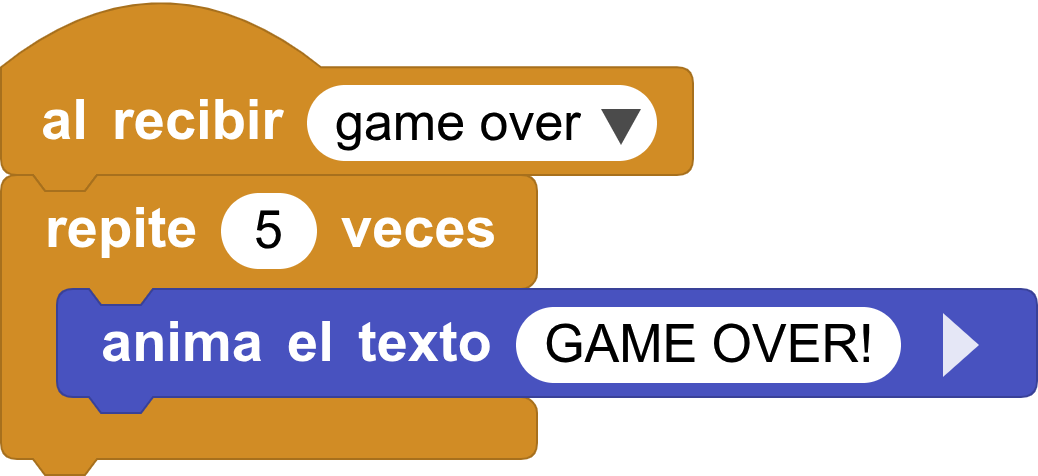

• Para comunicar Snap! con MicroBlocks hay que usar el bloque enviar mensaje _. En el ejemplo se puede usar al destruir un asteroide, para hacer un sonido o una vibración, y para indicar el final del juego en la pantalla de la placa.

Reto final: ¡completa el juego!

• Programa de Snap! Asteroids controlado por MicroBlocks

• Programa de Snap! Asteroids
