Primers passos

Introducció

Què és MicroBlocks

• Microblocks és un entorn de programació lliure que permet treballar amb diferents plaques electròniques (Citilab ED1, micro:bit, M5Stack-Core, micro:STEAMaker, etc.) i robots (3dBot, CoCube, ED1 Fantàstic, etc).
• El codi es visualitza a l’ordinador però s’executa directament a la placa. Això fa que aquesta es pugui desconnectar i seguir funcionant igual sense cap operació addicional.
• Està disponible tant per instal·lar a diferents sistemes (Windows, MacOS, Linux) com per fer-ho servir de manera online. També hi ha disponibles versions per descarregar i executar sense necessitat d'instal·lar (standalone executables).
• La versió web té com a avantatge que sempre està actualitzada. Les versions descarregables detecten les plaques automàticament i són més ràpides.

Característiques ED1 (Part frontal)

Característiques ED1 (Part darrere)

Instal·lació i connexió amb placa

• Amb algunes plaques i per alguns sistemes operatius, cal instal·lar prèviament un controlador (driver) perquè el sistema reconegui la placa. En el cas de la ED1 i altres plaques com la STEAMaker es necessita aquest controlador (Silabs dirver) .
• A continuació cal descarregar el programa directament d’aquí o bé anar a la versió web de MicroBlocks (es requereix una versió recent de Chrome o compatible).
• Si la placa no està preparada per MicroBlocks s'haurà d'instal·lar el firmware corresponent amb l'opció actualitza firmware a la placa al menú configuració.

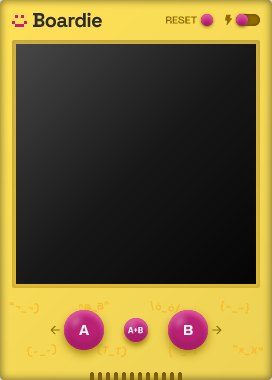

• Si l'ordinador reconeix la placa, el programa s’hauria de connectar automàticament amb aquesta. A la versió web cal fer la connexió manualment clicant a la icona Connecta. En aquest cas apareix un menú que ens demana si ens volem connectar per USB pel Bluetooth BLE o obrir Boardie. De moment escollir USB, la resta d'opcions les veurem més endavant.

Blocs i llibreries

Com a molts entorns de programació per blocs, disposem d’una paleta de blocs dividits en categories.

També tenim disponibles una sèrie de llibreries, que són conjunts de blocs amb un únic propòsit. Alguns d’aquests estan formats per altres blocs.

El programa per defecte carregarà unes llibreries o unes altres depenent de la placa connectada. Si tenim desactivada l'opció avançada auto-carrega llibreries de la placa o carreguem un programa que no les inclou, no apareixeran.

Primers passos

Comencem a programar

Plaques: Citilab ED1, micro:bit, micro:STEAMakers, M5Stack-Core, CoCube i d'altres amb botons i pantalla LED.

• Començarem fent servir el bloc pantalla de la categoria Pantalla LED agafant-lo i arrossegant-lo a l’àrea de programació.
• També agafarem el bloc en començar de la categoria Control i el connectarem amb l’anterior.
• Clicarem al botó de començar o sobre el bloc en començar per veure com funciona.
• Desendollarem la placa, la com apagant-la i encenent-la per comprovar que el programa efectivament s’ha guardat en ella.

Repte 1: prova de fer altres dibuixos amb el bloc pantalla

Iteracions (I)

• Si volem repetir una acció varies vegades, per exemple fent un canvi de dibuix per efectuar una animació, podem utilitzar els blocs d’iteració com el per sempre o el repeteix _ vegades (entre d'altres) que tenim a la categoria Control.

• També caldrà posar una petita espera entre els blocs per a que doni temps de visualitzar els canvis de la pantalla, ja que si no ho farà massa ràpid i no es podrà apreciar.

Repte 2: prova de fer una animació que es repeteixi contínuament amb els blocs anteriors

Iteracions (II)

• Hi ha altres blocs per fer repeticions que també són molt útils, com ara el repeteix fins que _ i el per cada i en _.
• En el primer, la repetició es repeteix fins que es doni una condició, per exemple si premem un botó de la placa.

• En el cas del segon, el valor de i començarà en 1 i anirà creixent a cada iteració fins arribar al valor establert (per defecte 10). També serveix per recórrer llistes, com veurem més endavant.

Repte 3: prova de fer un compte enrere de 5 a 0 amb un bloc de repetició.

Botons i condicionals

• A la placa Citilab ED1 el botó A correspon al botó OK i el botó B al botó X. Per fer servir la resta de botons s'ha d'utilitzar la llibreria Botons ED1. En el cas que no es carregui automàticament, podem afegir-la clicant al botó (Afegir Llibreria) i anant a Kits i plaques→Botons ED1.



• Els botons retornen un valor digital (cert o fals) representat com un interruptor verd o vermell.

Aquest tipus de bloc es pot ficar en qualsevol altre que tingui representada la ranura amb la mateixa forma.

Repte 4: mostra un dibuix a la pantalla i neteja’l fent servir dos botons.
