Jugando con LEDs
LED

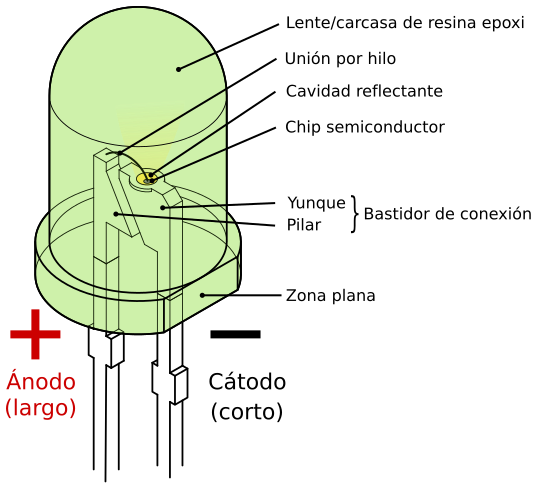

- Un LED (Diodo Emisor de Luz) es un componente electrónico que emite luz cuando pasa corriente eléctrica a través de él.

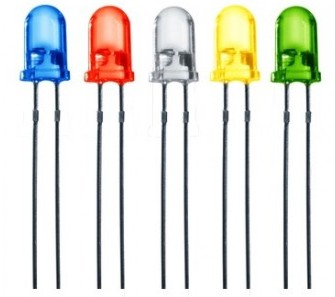

Existen diferentes tipos de LEDs, con varios tamaños y colores. Incluso hay algunos que pueden emitir luz en cualquier color (LEDs RGB).
También hay tiras de LEDs RGB, muy utilizadas en instalaciones electrónicas, domótica y en iluminación.
![]() |
![]() |
---|
Conexión del LED
Para todas las placas con conexiones digitales y analógicas.
- Para conectar el LED a la placa se hace de forma similar al potenciómetro, pero en este caso usaremos los pines digitales en lugar de los analógicos.
Hay que respetar los colores de los cables y los pines, de lo contrario el LED no se encenderá.

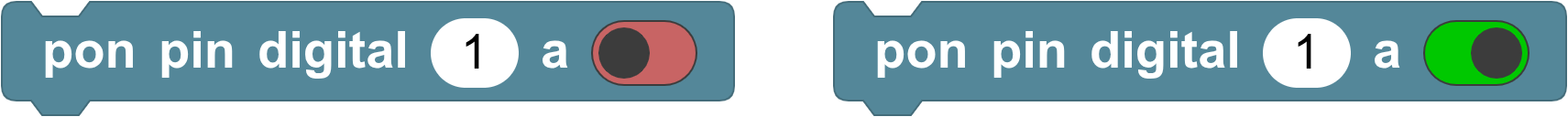

Para probar cómo se enciende y apaga, usaremos el bloque
pon pin digital _ a _
de la categoría Pines, cambiando el estado del interruptor lógico.
Reto 1: haz un programa que produzca el efecto de parpadeo (blink) con el LED

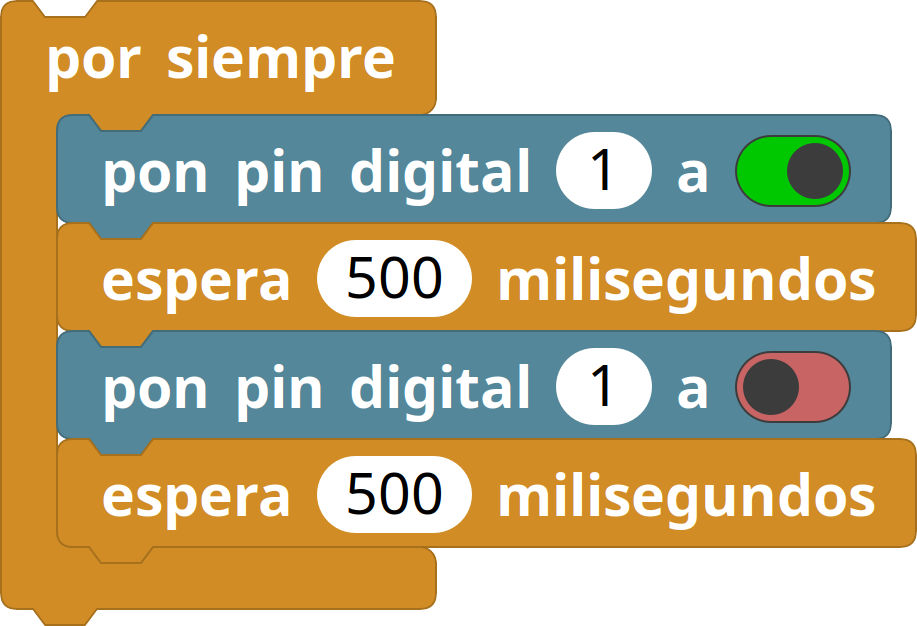

Solución al reto 1
Reto 2: haz que el parpadeo sea más rápido o más lento dependiendo del valor leído del potenciómetro

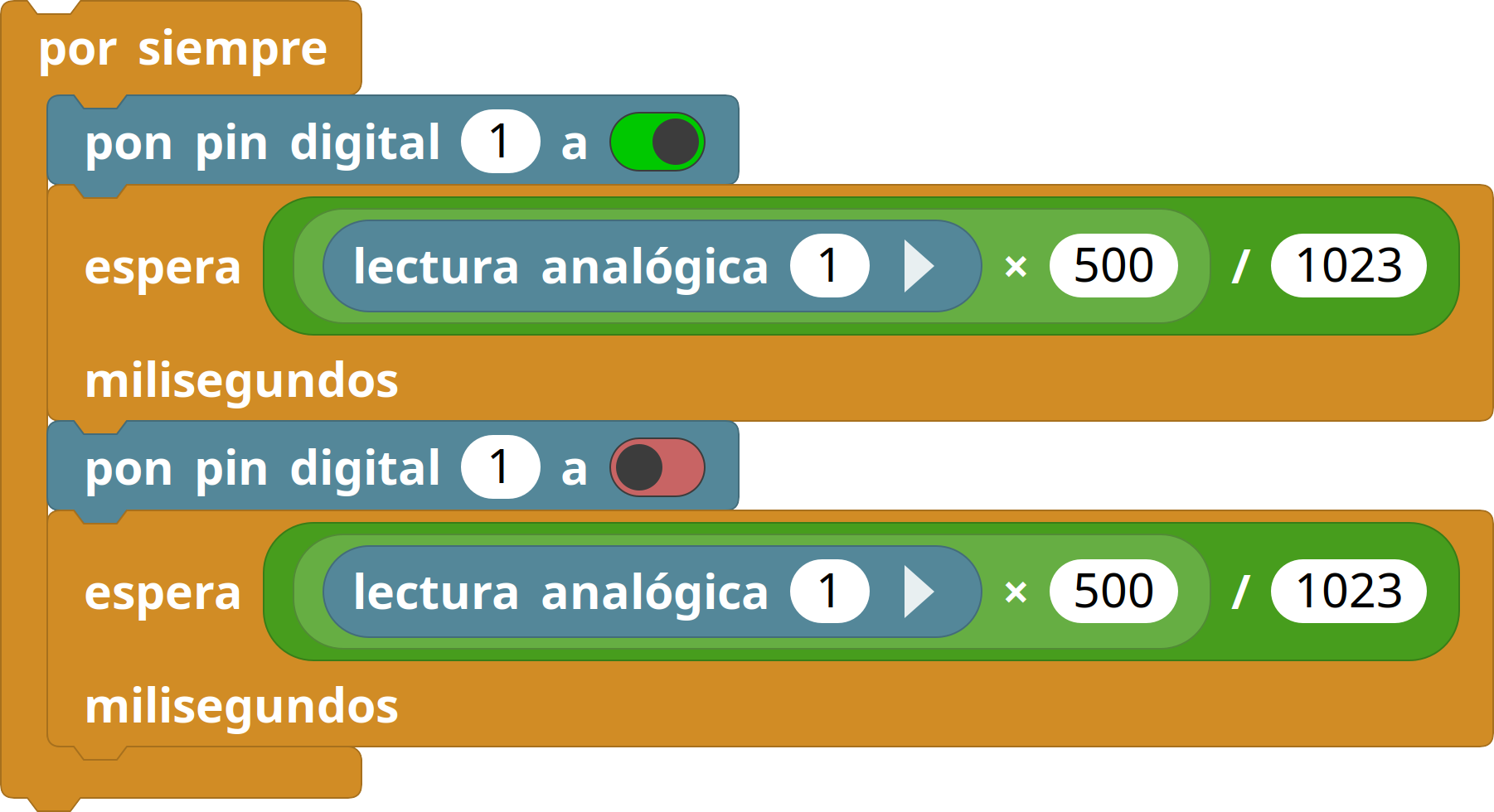

Solución al reto 2
Control de brillo
MicroBlocks puede usar valores analógicos en pines digitales, lo que permite variar el nivel de intensidad de luz que emite el LED.

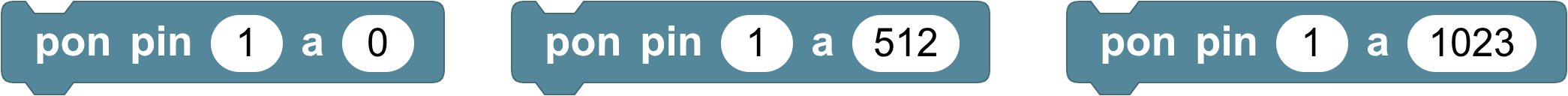

Para ello, usaremos el bloque
pon pin _ a _
que se encuentra en la categoría Pines.

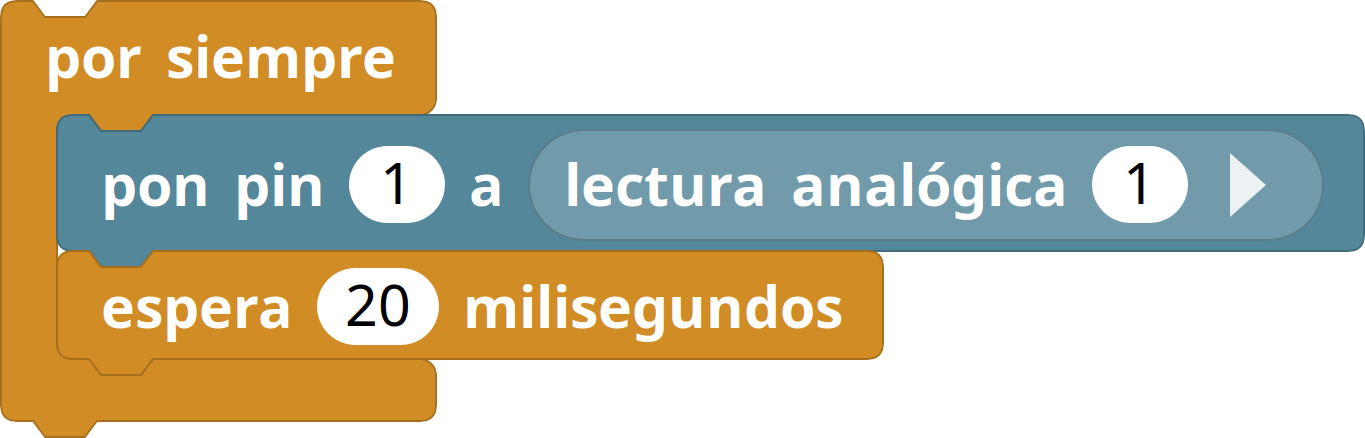

- Como el rango de valores es el mismo tanto en entradas como en salidas analógicas, podemos colocar directamente el bloque de lectura analógica dentro del anterior.
Reto 3: haz que el LED se encienda de forma progresiva, como un faro o una alarma visual.
Pista: usa una variable para controlar el brillo.

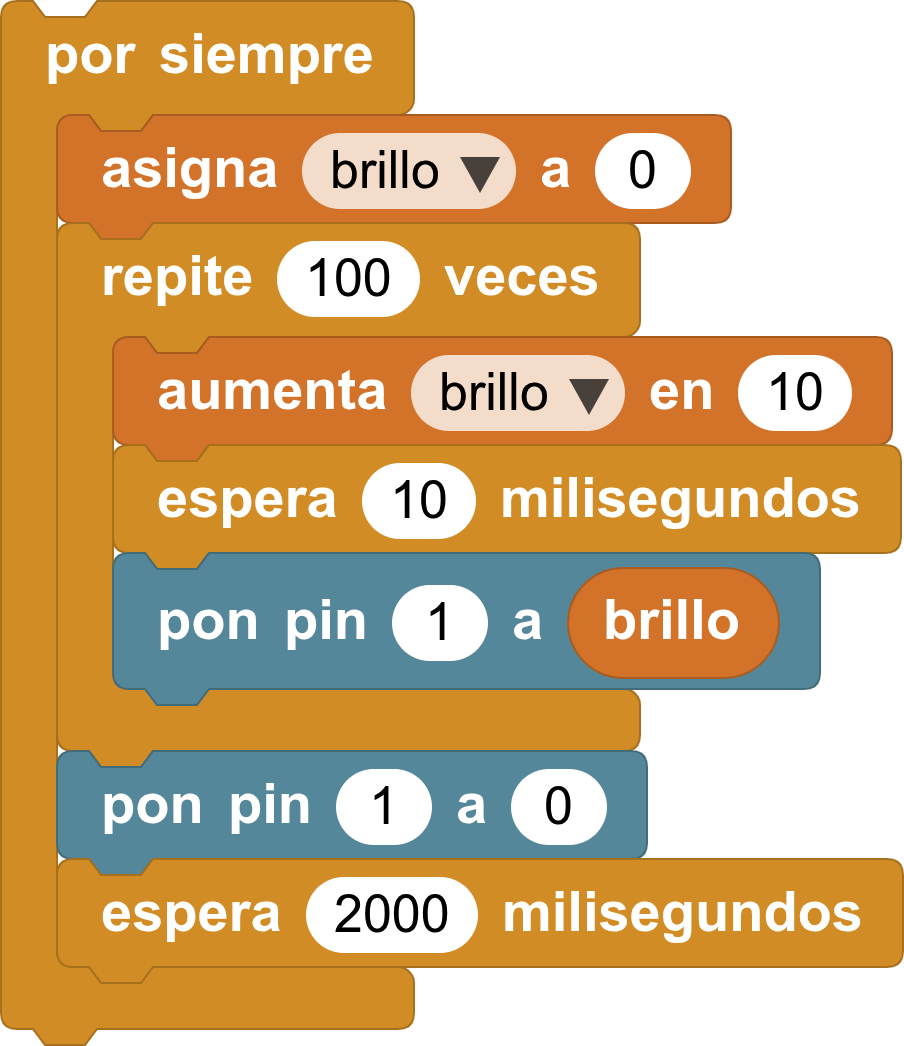

Solución al reto 3
