Introducció a Snap!

• En aquesta sessió veurem com podem crear un videojoc amb Snap!, un entorn de programació semblant a Scratch que ens permet desenvolupar projectes més complexos.

• La idea serà control·lar-lo mitjançant la placa ED1, a la que li carregarem un programa anoment Signada, per així poder interactuar amb el videojoc creat amb Snap!

• Després a l’Snap! carregarem una llibreria amb el mateix nom que ens permetrà connectar amb la placa i interactuar amb aquesta.

Moviment de la nau

• Tenim disponible una plantilla amb els objectes ja creats en aquest enllaç.

• Començarem programant el moviment de la nau. Com només volem moure-la d’esquerra a dreta, només cal modificar el component x de la seva posició mitjançant el bloc assigna el valor _ a x de la categoria Moviment.

• Per provar-ho de moment podem fer servir el ratolí per moure’l, necessitem el bloc ratolí x que hi ha a la categoria Sensors.

Repte 1: fes que al començar el joc, la nau segueixi sempre la x del ratolí

Disparar làser (I)

• Per disparar el làser crearem còpies o “clons” de l’objecte Laser. Per fer això hem de buscar el bloc crea un clon de _ que tenim a Control.

• En comptes de “mi mateix” hem de seleccionar l’objecte Laser.

• L’acció de disparar la podem fer quan cliquem el ratolí, per lo que haurem de buscar el bloc corresponent a Sensors i fer servir un condicional per executar l’acció.

Disparar làser (II)

• Per crear còpies del Laser primer el seleccionarem i cercarem el bloc quan una còpia meva comenci. Cal selecionar l'objecte laser per aplicar aquest codi.

-Una vegada es crei la còpia, farem que aquesta vagi a la nau i que a més apunti a la mateixa direcció que aquesta.

• Finalment, farem que es vagi movent fins tocar la vora, on també farem que s’esborri.

Repte 2: fes que al començar el joc, la nau segueixi sempre la x del ratolí

Moviment asteroids (I)

• Amb els asteroids farem el mateix, crearem còpies que anirant caient de dalt a baix.

• Per fer això, executarem el bloc de crear clon cada 2 segons (per exemple) des de l’inici.

• Un cop creada la còpia, farem que vagi a un punt sobre la vora superior amb una x aleatòria. Per a això necessitarem el bloc nombre a l’atzar entre _ i _ que tenim a Operadors.

Moviment asteroids (II)

• Un cop situada la còpia de l’asteroid, farem que vagi baixant restant-li 1 (o més aviat, sumant -1) a la seva y fent servir el bloc suma _ a y.

• A més de caure, podem fer que també vagi girant mitjançant el bloc gira _ graus.

• Per fer que la còpia s’esborri en cas de tocar el Laser o bé quan la seva posició y sigui més baixa de -200, cal fer servir un condicional amb el bloc d’operador _ o_.

Repte 3: fes que l’objecte Asteroid s’amagui a l’inici i només es mostri al crear-se la còpia

Fi de joc (I)

• La idea és que el joc s’acabi un cop la nau col·lisioni amb un asteroid.

• Tot i que aquesta comprovació es pot fer tant en un objecte com l’altre, en aquest exemple ho farem a la nau.

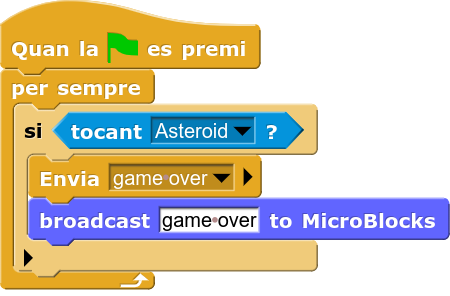

• L’únic que caldrà fer és que, en cas de tocar l’Asteroid, enviar un missatge de “game over” i que a més amagui la nau (com si l’haguès destruït).

• No oblidem fer que es mostri a l’inici, ja que si no quedarà amagada!

Fi de joc (II)

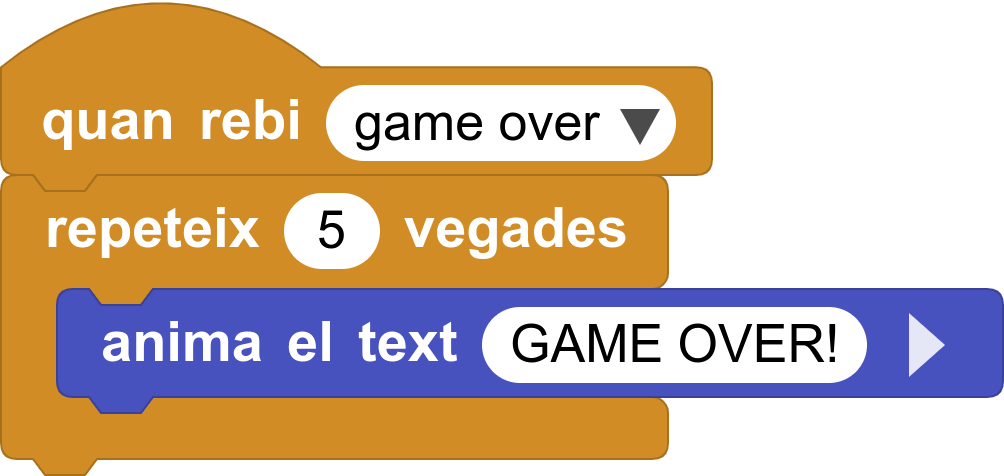

• Un cop enviat el missatge, farem que quan el rebi l’objecte Game Over es mostri i aturi el programa mitjançant el bloc atura tots.

• A més caldrà amagar-lo a l’inici, ja que si no quedarà visible tota l’estona mentre juguem!

Signada MicroBlocks

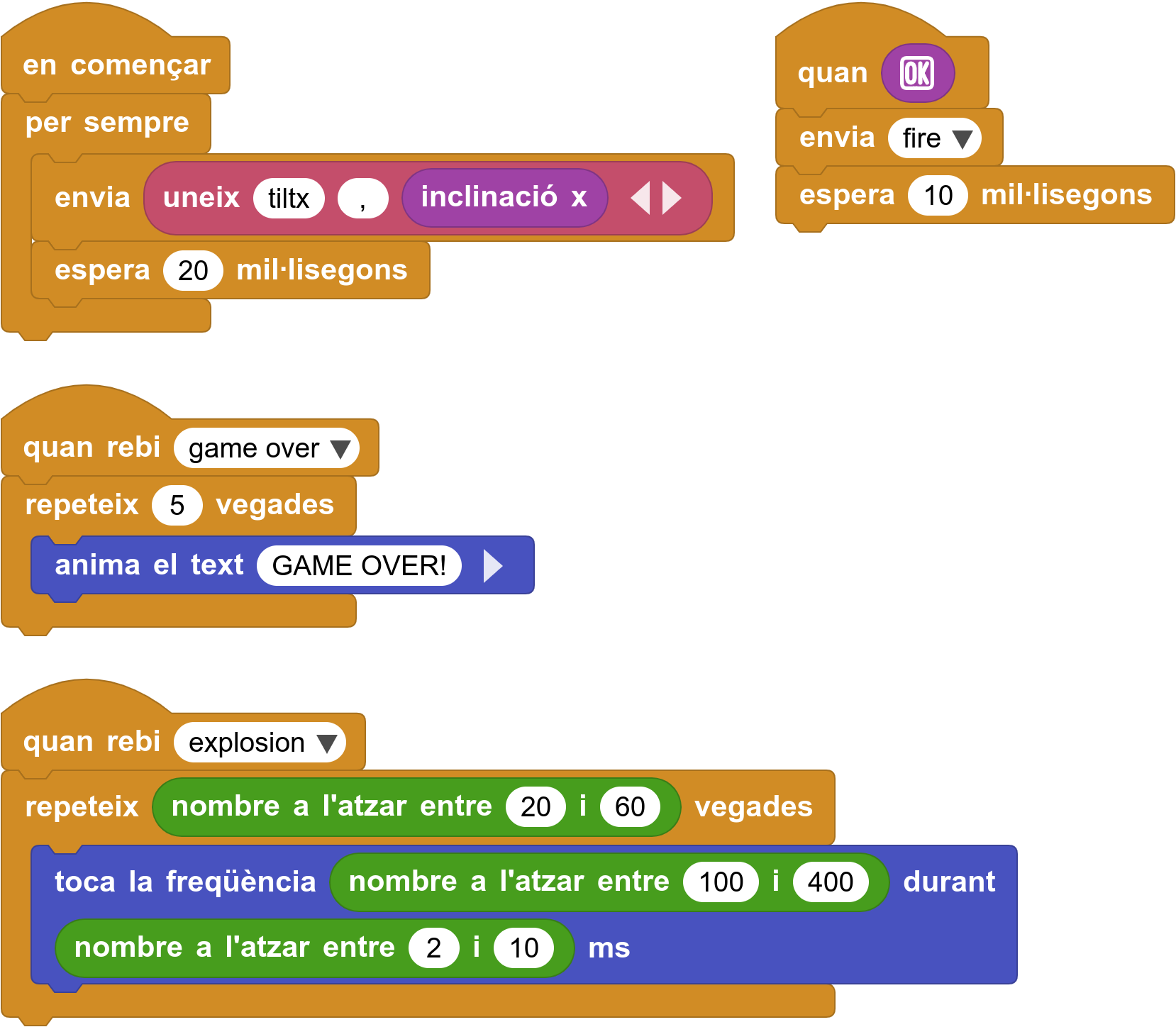

• Per poder control·lar la nau remotament amb la placa ED1, caldrà carregar un programa en aquesta mitjançant MicroBlocks.

• Aquest programa es troba a la cartpeta Network i es diu Signada (network remote control).

• Un cop obert, cal ficar les credencials de la xarxa WiFi al bloc indicat.

Signada (Snap!)

• A Snap! caldrà obrir la llibreria Signada (control remot per xarxa).

• Un cop oberrta, veurem que s’afegeixen uns quants blocs en algunes categories, per exemple a Moviment, So, Llapis, Sensors i Variables.

• En el nostre cas ens interessa sobretot els blocs de les dues últimes categories.

Connexió amb placa

Per connectar l’Snap! amb la ED1 caldrà fer servir el bloc connecta’t a _ fent servir la IP que mostra aquesta a la pantalla.

Si la connexió a estat correcta, la pantalla cambiarà mostrant el text “Connected.”.

També podem comprovar l’estat de la connexió a Snap! mitjançant el bloc connectat.

• Un cop connectat ja podem fer els canvis adients per fer servir la placa per control·lar la nau.

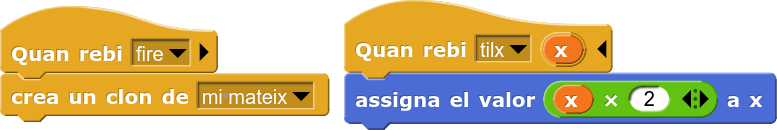

• Per exemple, en comptes la posició x del ratolí, farem servir la inclinació en l’eix x de la placa per moure la nau d’un costat a l’altre.

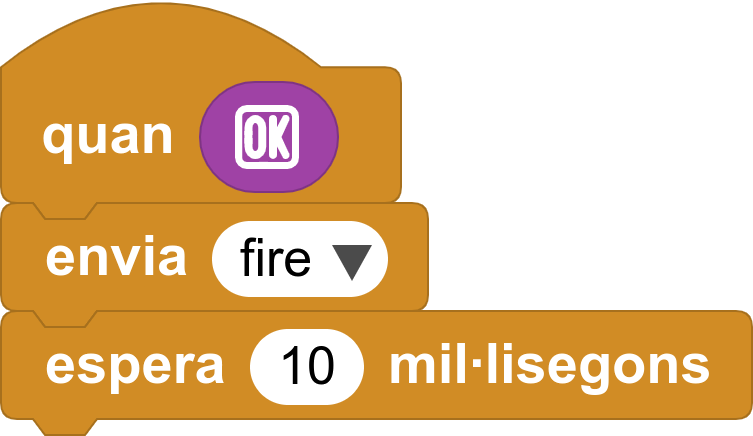

• I per disparar el laser podem fer servir qualsevol el botó OK o l’X.

Repte final: completa el joc!
