Joc de sons d'animals (imatges i àudio)

Reproduint àudios amb MicroBlocks

Només per plaques amb so i sistema de fitxers com la ED1, micro:STEAMakers, M5Stack-Core i d'altres.

• En altres activitats hem vist com generar sons, per exemple amb les biblioteques Tone o Ringtone.

• Amb MicroBlocks també és possible reproduir arxius d'àudio, guardats prèviament amb la placa, amb la biblioteca WAV de la categoria So.

• La biblioteca WAV permet reproduir el contingut d’arxius d'àudio en format WAV. La biblioteca no reprodueix arxius amb cap mena de compressió.

• Cal preparar l'arxiu prèviament per reduir la seva mida. Un cop tinguem l'arxiu preparat a l'ordinador, s'ha de pujar al sistema de fitxers de la placa.

Preparació dels arxius WAV

• Per minimitzar l’espai que ocupa a la memòria interna de la placa o per convertir un altre format d’arxiu a WAV, es recomana utilitzar el programari lliure Audacity o un convertidor en línia.

• Les opcions recomanades per qualitat i espai ocupat, són: arxius mono, a una freqüència de mostreig de 22050 Hz i una quantificació de 8 bits.

Amb l'Audacity

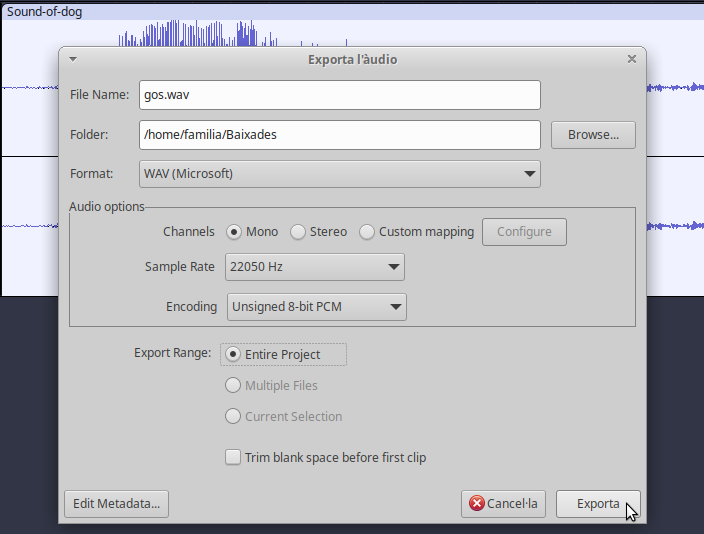

• Des del menú Fitxer seleccionem l’opció Exporta l'àudio….

• Escollim el format WAV (Microsoft) i, a les opcions d’àudio, Canals mono, Freqüència de 22050 Hz i Codificació Unsigned 8-bit PCM.

• Si la freqüència de mostreig de l’arxiu és inferior a 22050 Hz, no s’obté cap benefici augmentant-la, i l’arxiu ocupa més espai.

Amb Online-Converter

• A la pàgina web Online converter o similar, pugem l'arxiu d'àudio (mp3, ogg, wav, aac, mp4 …). Després escollim les opcions ja esmentades i guardem l'arxiu a l'ordinador.

• Els arxius de so ocupen molt d'espai al sistema de fitxers de la placa. Un arxiu de 30 segons a una freqüència de 22050 Hz i guardat a 8 bits, ocupa aproximadament 600kB. Com que l'espai total disponible per a arxius en una ED1 és de 2 MB, en aquestes condicions només es poden emmagatzemar un màxim de 2 minuts d'àudio.

• És recomanable preparar àudios curts i retallar les parts inicials i finals amb silencis, aquest ocupen el mateix espai que la resta.

Guardar l’arxiu de so a la placa

• La forma més fàcil de carregar l’arxiu a la placa és arrossegar-lo directament a MicroBlocks.

• També es pot fer activant les opcions avançades de MicroBlocks. Picant amb el ratolí a la icona d'opcions escollim l’opció mode avançat. Ara, al menú Arxiu escollim l’opció carrega arxiu a la placa. Només resta escollir l’arxiu a l’ordinador:

Reproduir l'àudio a MicroBlocks

• Un cop carregada la biblioteca, veurem que conté un únic bloc, reprodueix arxiu WAV _, on hi escriurem el nom del fitxer d'àudio que volem reproduir.

Picant sobre el bloc sonarà l’arxiu d'àudio WAV pel brunzidor de la placa.

Mostrant imatges amb MicroBlocks

Només per plaques amb sistema de fitxers i pantalla TFT com la ED1, M5Stack-Core, CoCube, Boardie i d'altres.

• Amb MicroBlocks és possible visualitzar arxius d'imatge, prèviament guardats a la placa, mitjançant la biblioteca BMP de la categoria Gràfics i pantalles.

• La biblioteca llegeix el format BMP (Bitmap).

• Cal preparar l'arxiu prèviament, per adaptar-lo a la pantalla i reduir la seva mida. Un cop tinguem l’arxiu preparat a l'ordinador, cal pujar-lo al sistema d’arxius de la placa.

Preparació dels arxius BMP

• Per minimitzar l'espai que ocupen els arxius d'imatge al sistema de fitxers de la placa o per convertir altres formats d'arxiu d'imatge a BMP, es recomana utilitzar el programari lliure GIMP o un convertidor en línia.

Preparació de la imatge amb GIMP

• El primer pas és adaptar la imatge a la pantalla. Si la imatge és més gran que la pantalla, només se'n mostrarà una part i ocuparà més espai. Seleccionem l'opció Ajusta la mida de la imatge… del menú Imatge i introduïm les dimensions de la pantalla, que per a l'ED1 són 128x128.

• Si les proporcions de la imatge no són les mateixes que les de la pantalla, caldria retallar-la prèviament amb l'opció Mida del llenç, també al menú Imatge.

• Finalment, cal guardar la imatge en format BMP. Fem servir l’opció de menú Fitxer, Anomena i exporta. Escollim el lloc i el nom amb extensió BMP i apareix la pantalla Exporta la imatge com a BMP i despleguem l’opció Opcions avançades i escollim qualsevol de 16 bits.

• Si la imatge té format de 8 bits o menys, a les opcions avançades no apareix cap opció; n'hi ha prou amb prémer directament el botó Exporta.

Joc dels animals

• Abans de començar la programació del joc, hem de carregar les imatges i els sons que hem preparat prèviament. Només cal arrossegar-los a MicroBlocks o utilitzant l'opció carrega arxiu a la placa del menú Arxiu . Cal activar les opcions avançades per disposar d'aquesta funcionalitat.

• Per comprovar que la càrrega s'ha realitzat correctament, podem fer servir el bloc noms d'arxius de la biblioteca Altres → Arxius.

• A la mateixa biblioteca, hi trobem el bloc dades del sistema de fitxers que mostra informació de l'espai utilitzat i del total.

Mostrant els animals

• Per mostrar en pantalla un animal, cal fer servir el bloc mostra imatge BMP _ a x _ y_ de la biblioteca Gràfics i pantalles → BMP.

• Cal preparar una llista amb els noms dels animals i una variable bmp que ens permeti canviar fàcilment d'imatge.

• El següent pas és canviar l'animal amb els botons esquerra i dreta. Per fer-ho correctament, cal limitar els valors de la variable bmp.

Reproduint el so dels animals

• Per reproduir els arxius d'àudio, ja vam veure que cal utilitzar el bloc reprodueix arxiu WAV _ de la biblioteca So → WAV.

• En aquesta ocasió, utilitzarem els botons superior i inferior per canviar d'àudio i farem servir una variable wav per controlar l'arxiu que es reprodueix.

Final del joc

• Només queda comprovar que la imatge i el so de l'animal es corresponen. Si premem el botó OK, comprovarem que les variables bmp i wav coincideixen.

• En cas d'encert, eliminarem l'animal de la llista i mostrarem i reproduirem un animal a l'atzar.

• Es pot afegir una veu en format WAV per confirmar l'encert o l'error. Les veus de l'exemple s'han generat amb la pàgina TTSMaker Free Text to Speech.

Repte final: Completa el joc!

• Arxius d'imatge i sons i programa

• Codi del programa

• Les imatges s'han obtingut de la pàgina:

  https://en.wikipedia.org/wiki/Template:Emoji/Gallery

• Els sons s'han obtingut de la pàgina:

  https://en.wikipedia.org/wiki/List_of_animal_sounds
